Beugelmaten voor roestvrijstalen bekleding – Uitgebreide selectiegids voor architecten en ingenieurs

In moderne architecturale gevelsystemen is de rol van metalen beugels bij het ondersteunen van bekledingspanelen van cruciaal belang. Dit artikel gaat er dieper op in roestvrijstalen bekledingsbeugel maten : wat maat betekent, waarom het belangrijk is, hoe je moet selecteren en hoe je moet opmeten voor installatie. We presenteren ook inzichten uit ons bedrijf, Jiangsu Aozheng Metal Products Co., Ltd. , een gediversifieerde en grootschalige professionele productiebasis voor roestvrijstalen, aluminiumlegeringen, koolstofstaal en laaggelegeerde staalmaterialen. Met geavanceerde geautomatiseerde snij-, stempel-, lasprocessen en een jaarlijkse productie van meer dan 2000 ton voor bouwmaterialen die wereldwijd worden geëxporteerd, zorgt onze expertise voor betrouwbare beugelafmetingen en productie voor hoogwaardige markten.

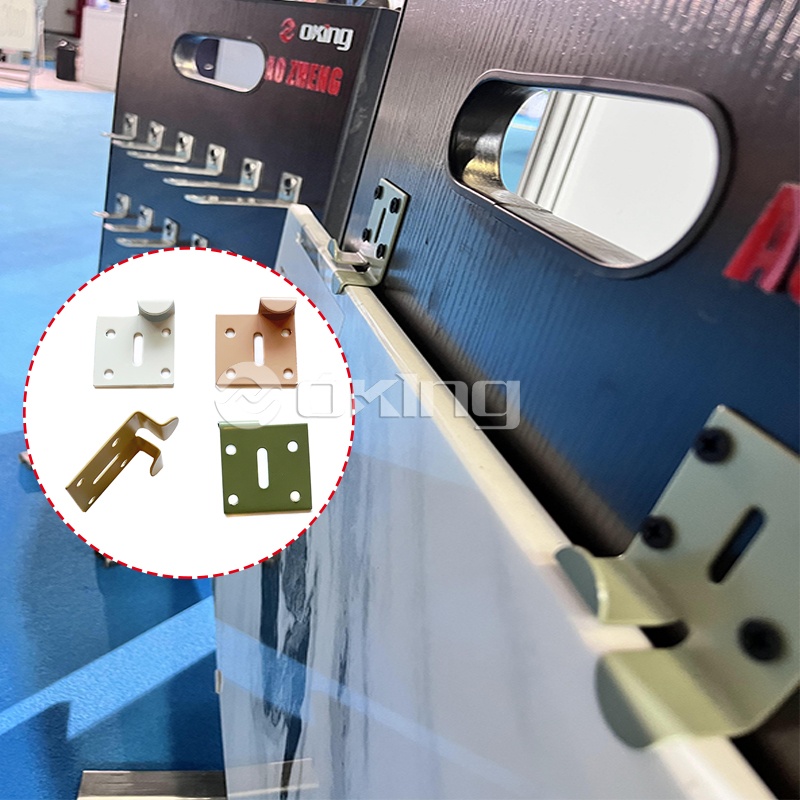

304 316 roestvrij staal geschilderde kleur keramische tegels clips stenen bekledingsbeugels

1. Begrip maten roestvrijstalen bekledingsbeugels

Wat de term 'grootte' in deze context betekent

De beugelmaat verwijst naar afmetingen zoals pootlengte, flensbreedte, dikte van de stalen plaat en sleuf-/gatafmetingen.
Het omvat ook de aanpasbaarheid van de diepte, de afstand om de gevelspouw op te vangen en de compatibiliteit met paneeldikte.

Waarom grootte belangrijk is voor de prestaties van gevelbeugels

Een onjuiste beugelmaat kan leiden tot structurele instabiliteit, vervorming onder windbelasting, koudebruggen of een verkeerde uitlijning van panelen.
De juiste afmetingen zorgen voor een verdeling van de belasting, duurzaamheid, installatiegemak en prestaties op de lange termijn.

2. Hoe kies je de juiste maat: optimale selectiegids voor de maat van de roestvrijstalen bekledingsbeugel

Belangrijkste parameters (pootlengte, dikte, sleufgrootte)

Pootlengte: zorgt voor een goede reikwijdte van ondergrond tot gevelpaneel.
Plaatdikte: bepaalt de stijfheid van de beugel; dikkere platen zijn bestand tegen vervorming, maar kosten meer.
Grootte van sleuf/gat: moet overeenkomen met de bevestigingsmiddelen en indien nodig beweging of aanpassing mogelijk maken.

Passende beugelgrootte bij gevelsysteemtype

Hier is een vergelijking tussen typische laagbouw- en hoogbouwsystemen om de verschillen in afmetingen te illustreren:

Projecttype	Typische beugelbeenlengte	Plaatdikte	Grootte van sleuf/gat
Laagbouw, tot 6 verdiepingen	150‑250 mm	5-8 mm	12‑20 mm
Middelhoog, 7-15 verdiepingen	250‑400 mm	8-12 mm	16‑25 mm
Hoogbouw, ruim 15 verdiepingen	400‑600 mm	10‑16 mm	20‑30 mm

3. Standaard versus maatwerk: verschil tussen standaard en op maat gemaakte roestvrijstalen bekledingsbeugels

Typische standaardgroottebereiken

Veel fabrikanten bieden standaard beugelafmetingen binnen een vast bereik (bijvoorbeeld spouwdieptes van 50-300 mm, pootlengtes 100-400 mm).
Het gebruik van standaardformaten verlaagt vaak de kosten en de doorlooptijd.

Wanneer aangepaste formaten vereist zijn

Bij ongebruikelijke gevelgeometrie of diepe spouwsystemen kunnen pootlengtes of -diktes buiten het standaardbereik nodig zijn.
Projecten met zeer hoge windbelastingen of seismische eisen maken vaak gebruik van dikkere platen of extra grote beugels.

Vergelijkingen van kosten en doorlooptijden

De volgende tabel geeft een overzicht van typische verschillen in kosten/doorlooptijd:

Parameter	Standaard maat	Aangepast formaat
Materiaal- en fabricagekosten	Lager (schaalvoordelen)	Hoger (speciaal gereedschap, afwijkende afmetingen)
Doorlooptijd	Korter (op voorraad of snelle fabricage)	Langer (ontwerp/aangepaste tekening, goedkeuring, fabricage)
Ontwerpflexibiliteit	Beperkt tot standaardafmetingen	Hoge flexibiliteit om aan projectspecifieke behoeften te voldoen

4. Toepassingsspecifieke afmetingen: typische roestvrijstalen bekledingsbeugelafmetingen voor hoogbouwgevels

Overwegingen bij windbelasting bij hoogbouw

Hoge gevels hebben te maken met grotere winddrukken; beugels moeten een grotere windbelasting aankunnen.
De lengte van de beugelpoten moet rekening houden met diepere isolatie of luchtspouwen in regenschermsystemen.

Voorbeeld maattabel voor typische hoogtes

td>550‑700 mm

Hoogte van het gebouw	Beenlengte	Plaatdikte
20-30 verdiepingen	450‑550 mm	12-14 mm
30-50 verdiepingen	14‑16 mm
50 verdiepingen	700900 mm	16‑20 mm

5. Meettips voor installatie: hoe u de maten van roestvrijstalen bekledingsbeugels voor stenen bekleding kunt meten

Controlelijst voor metingen vóór installatie

Meet de spouwdiepte vanaf de ondergrond tot aan de voorkant van het afgewerkte paneel.
Meet de paneeldikte en de diepte van het subframe.
Controleer het bevestigingspatroon en de sleuf-/gatvereisten.

Veelvoorkomende valkuilen en hoe u ze kunt vermijden

Het gebruik van een te korte beenlengte leidt tot onvoldoende reikwijdte of een verkeerde uitlijning.
Het negeren van de vereisten voor plaatdikte onder zware belasting leidt tot vervorming of falen.
Het niet toestaan van aanpassing/thermische beweging — leidt tot vervorming of barsten van het paneel.

6. Casestudy: maatbeugels in productie bij ons bedrijf

Overzicht van Jiangsu Aozheng Metal Products Co., Ltd.

Jiangsu Aozheng Metal Products Co., Ltd. is een combinatie van industrie- en handelsondernemingen, die zich toeleggen op de productie van materialen van roestvrij staal, aluminiumlegeringen, koolstofstaal en laaggelegeerd staal en architecturale hardware. Het bedrijf maakt gebruik van geavanceerde geautomatiseerde snij-, stempel- en lasprocessen en is een gediversifieerde en grootschalige professionele productiebasis, met het vormen en bewerken van grondstoffen in één. Het bedrijf is gevestigd op hoogwaardige en hoogwaardige markten, met een jaarlijkse productie van verschillende soorten bouwmaterialen van meer dan 2000 ton, die voornamelijk wordt geëxporteerd naar de Verenigde Staten, Duitsland, Italië, Groot-Brittannië, Zuid-Korea, Australië, Canada, het Midden-Oosten en tientallen landen. Het bedrijf werkt samen met grote bouwbedrijven en is hun belangrijke bouwmaterialenleverancier geworden.

Voorbeeld: jaarlijkse productie en exportcontext

Jaarlijkse productie van meer dan 2000 ton verschillende bouwmaterialen.
Belangrijkste exportbestemmingen: Verenigde Staten, Duitsland, Italië, Verenigd Koninkrijk, Zuid-Korea, Australië, Canada, Midden-Oosten.
Bedient grote bouwteams en hoogwaardige architectenbureaus.

Hoe wij de kwaliteit en consistentie van de maatvoering controleren

Geautomatiseerd snijden, stempelen en lassen zorgen voor maatnauwkeurigheid van de lengte van de beugelpoten, de plaatdikte en de plaatsing van de sleuf.
Geïntegreerd gieten en bewerken van grondstoffen zorgt voor een consistente materiaalkwaliteit en -dikte – cruciaal voor maatstabiliteit onder belasting.
Kwaliteitsborging omvat het verifiëren van de toleranties voor de beenlengte, de vlakheid van de plaat, de afmetingen van gaten/sleuven en de lasintegriteit vóór export.

7. Samenvatting en belangrijkste inzichten

De juiste maatvoering van steunbeugels voor bekledingen is essentieel voor de prestaties, duurzaamheid en installatiegemak.
Gebruik de optimale selectiegids voor de maat van de roestvrijstalen bekledingsbeugel om ervoor te zorgen dat een goede beenlengte, dikte en gleufmaat bij uw systeem passen.
Begrijp de verschil tussen standaard en op maat gemaakte roestvrijstalen bekledingsbeugels en kies dienovereenkomstig op basis van projectvereisten.
Voor hoge gevels volgt u de typische maatbereiken zoals weergegeven in de voorbeeldtabel voor veilige en betrouwbare ontwerpen.
Bij het meten van steen- of regenschermsystemen dient u de checklist te volgen om veelvoorkomende valkuilen te vermijden; zo meet u de maten van roestvrijstalen bekledingsbeugels voor stenen bekleding.
Ons bedrijf, JiangsuAozheng, is een voorbeeld van hoe geïntegreerde productie en exportoriëntatie leiden tot hoogwaardige maatvoering en wereldwijde supply chain-mogelijkheden.

Stainless Steel Cladding Bracket Sizes – Comprehensive Selection Guide for Architects & Engineers

8. Veelgestelde vragen

Vraag 1: Wat is de minimale pootlengte die ik nodig heb voor een laagbouwgevel met RVS bekledingsbeugels?
A1: Voor laagbouw tot 6 verdiepingen varieert de typische pootlengte van 150-250 mm (zie tabel hierboven). De exacte lengte is afhankelijk van de spouwdiepte en paneeldikte.
Vraag 2: Wanneer moet ik aangepaste beugelformaten overwegen in plaats van standaardbeugels?
A2: Wanneer uw gevelsysteem een ongebruikelijke geometrie, diepe holtes, hoge windbelasting of paneelgewichten heeft die de standaardafmetingen overschrijden, is maatwerk nodig.
Vraag 3: Welke invloed heeft de plaatdikte op de beugelmaat?
A3: Plaatdikte draagt bij aan de stijfheid en het draagvermogen; dikkere platen zijn bestand tegen vervorming onder belasting. Voor hoogbouw- of zware gevelsystemen kan de dikte variëren van 12 tot 20 mm. Het gebruik van een te dunne plaat voor zware lasten is riskant.
Vraag 4: Wat zijn veelvoorkomende meetfouten bij het dimensioneren van beugels voor stenen bekleding?
A4: Fouten zijn onder meer het onderschatten van de diepte van de holte, het gebruik van een te korte beenlengte, het negeren van de afmetingen van de bevestigingsgleuf en het niet toestaan van thermische beweging of aanpassing van het paneel.
Vraag 5: Hoe ondersteunt ons productieproces een nauwkeurige beugelmaat?
A5: Bij JiangsuAozheng maken we gebruik van geautomatiseerd snijden, stansen en lassen om de beenlengtes en plaatdiktes nauwkeurig te controleren, en integreren we het gieten en bewerken van grondstoffen in eigen huis om consistentie in alle runs en exportkwaliteit te garanderen.

Technische specificaties van Afmetingen roestvrijstalen bekledingsbeugel

1. Materiaal- en kwaliteitsspecificaties

Parameter	Specificatie
Materiaal	Roestvrij staal 304 / 316 (afhankelijk van de vereisten voor corrosieweerstand)
Oppervlakteafwerking	Geborsteld, gepolijst, gepassiveerd, gepoedercoat (optioneel)
Corrosiebestendigheid	Uitstekend geschikt voor maritieme, kust- en industriële omgevingen
Bedrijfstemperatuur	-40°C tot 300°C
Nalevingsnormen	ASTM A240, EN 10088-1, ISO 3506

2. Dimensionale parameters

Beugeltype	Beenlengte (mm)	Plaatdikte (mm)	Grootte van sleuf/gat (mm)	Verstelbaarheid (mm)
Laagbouw, tot 6 verdiepingen	150–250	5–8	12–20	10–25
Middelhoog, 7–15 verdiepingen	250–400	8–12	16–25	20–40
Hoogbouw, 16–50 verdiepingen	400–700	12–16	20–30	30–50
Superhoogbouw, 50 verdiepingen	700–900	16–20	25–35	40–60

3. Laadvermogen en prestaties

Parameter	Laagbouw	Middelhoog	Hoogbouw	Superhoogbouw
Verticaal draagvermogen (kN)	2–4	4–8	8–15	15–25
Laterale belastingsweerstand (kN)	1–2	2–4	4–8	8–12
Maximale winddruk (Pa)	500–800	800–1200	1200–2000	2000–3000
Aanbevolen type bevestigingsmiddel	Roestvrijstalen M8/M10 schroeven of bouten	M10/M12 bouten	M12/M16 bouten	M16/M20 bouten

4. Milieu- en veiligheidsoverwegingen

Alle beugels voldoen aan de anticorrosie- en brandwerendheidsvoorschriften.
Geschikt voor buitengevelinstallaties in kust-, stedelijke en industriële omstandigheden.
Materiaalkeuze zorgt voor minimale thermische uitzetting voor hoogbouwgevels.
Kwaliteitscontrole omvat dimensionale inspectie, materiaalcertificering en belastingtesten vóór verzending.

5. Installatie-opmerkingen

Zorg ervoor dat de spouwdiepte en paneeldikte nauwkeurig worden gemeten voordat u beugels bestelt.
Dankzij de verstelbaarheidssleuven is een fijnafstelling van ±25–50 mm mogelijk tijdens de installatie, afhankelijk van de beugelgrootte.
Voor bevestigingsmiddelen moeten de juiste aandraaimomenten worden gevolgd om vervorming van de beugel te voorkomen.
Volg de projectspecifieke vereisten voor windbelasting en seismische belasting bij het selecteren van het beugeltype en de dikte.
