Koudgewalst ankerkanaal
Koudgewalst ankerkanaal
Koudgewalst ankerkanaal
Koudgewalst ankerkanaal
Koudgewalst ankerkanaal
Koudgewalst ankerkanaal
Koudgewalst ankerkanaal
Koudgewalst ankerkanaal

Koudgewalst ankerkanaal

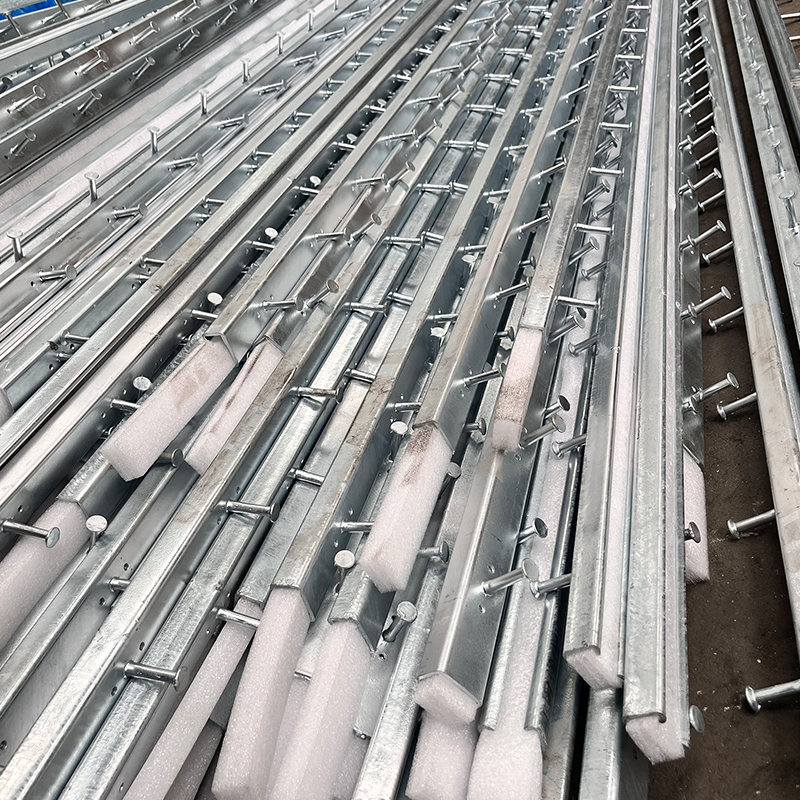

Cold Roll Anchor Channel is een staalproduct verwerkt door middel van een koud buigproces, met een unieke vorm en prestatie. Gebruik hoogwaardig koolstofconstructiestaal als grondstof. Koudgevormd ankerkanaalstaal wordt voornamelijk gebruikt voor structurele ondersteuning en verankering in gebouwen, bruggen, tunnels en andere projecten. Het wordt gekenmerkt door zijn vermogen om belastingen effectief te verspreiden en over te dragen. Het koude buigproces maakt het productoppervlak glad, nauwkeurig van formaat en eenvoudig te installeren en aan te sluiten. Koudgevormd ankerkanaalstaal heeft ook een goede corrosieweerstand en duurzaamheid. Het wordt veel gebruikt in verschillende grootschalige technische projecten.
Vraag een offerte aan
Vorig：Koude rol gegoten in ankerVolgende：Geen volgend product
  • parameter
  • Neem contact met ons op
  • Identificatie waarden
    Profiel
    72/48
    72/49
    55/42
    52/34
    54/33
    50/30P
    49/30
    40/22P
    40/25
    38/17
    HTA-CE 28/15
    Tjp
    warmgewalst
    koudgewalst
    warmgewalst
    warmgewalst
    koudgewalst
    warmgewalst
    koudgewalst
    warmgewalst
    koudgewalst
    koudgewalst
    koudgewalst
    Geometrie
    HALFEN-kanalen HTA-CE
    Let op: houd de montagehoogte h aan inst
    Materiaal
    Staal
    A4
    HCR
    Bouten
    72/48
    72/48
    50/30
    50/30
    50/30
    50/30
    50/30
    40/22
    40/22
    38/17
    HS 28/15
    Draden
    M20 - M30
    M20 - M30
    M10 - M20
    M10 - M20
    M10 - M20
    M10 - M20
    M10 - M20
    M10 - M16
    M10 - M16
    M10 - M16
    M6 - M12
    S SIb [mm]
    129
    129
    109
    88
    88
    98
    81
    79
    65
    52
    42
    Profiel load capacity
    N Rd,s,I [kN]
    55.6
    55.6
    44.4
    		36.1 30.6 21.7 17.2 19.4 11.1 10.0 5.0
    V Rd,s,I [kN] 72.2 57.8 39.7 22.4
    M Rd,s,flex
    [Nm]     		Staal 7472 - 5606 2933 2595 2437 1455 1208 956 504 276
    NR 7630 7493 - 2996 2595 2743 1485 1358 931 516 282
    Geometrie
    h inst [mm]①② (191) (193) 182 (185) 162 (164) 161 (164) 112 (161) 103 (101) 97 (154) 89 (89) 81 (82) 50 (79)
    b ch [mm] 72 72 54.5 52.5 54 49 50 39.5 40 38 28.0
    h ch [mm] 48.5 49 42 33.5 33 30 30 23 25 17.5 15.25
    l y
    [mm 4 ]     		Staal 349721 293579 187464 93262 72079 52575 41827 19859 20570 8547 4060
    NR 19859 19097
    h ef [mm] 179 179 175 155 155 106 94 91 79 76 45
    C min [mm] 150 150 100 100 100 75 75 50 50 50 40

    Koudwalsankerkanaal is een koudgevormd structureel C-kanaal dat is ontworpen om een ​​betrouwbaar, verstelbaar verbindingspunt te bieden in ter plaatse gestorte betonconstructies. Deze kanalen zijn vervaardigd uit structureel koolstofstaal of roestvrij staal via een nauwkeurig koudwalsproces en worden tijdens de stortfase in betonelementen ingebed. De interne geometrie maakt het inbrengen van gespecialiseerde T-bouten mogelijk, waardoor longitudinale verstelbaarheid en veilige bevestiging van MEP-systemen (mechanisch, elektrisch, loodgieterswerk), vliesgevels en industriële apparatuur mogelijk zijn zonder dat er in de betonnen ondergrond hoeft te worden geboord of gelast.

    Kernvoordelen

    • Structurele integriteit: Het koudwalsproces verhoogt de vloeigrens van het staal, waardoor consistente draagvermogens voor statische en dynamische spanning worden verkregen.
    • Verstelbare positionering: Het doorlopende sleufontwerp maakt glijdende aanpassing van T-bouten mogelijk, waardoor constructietoleranties worden opgevangen en de uitlijning op locatieniveau wordt vereenvoudigd.
    • Niet-destructieve installatie: Door de noodzaak van achteraf geïnstalleerde expansieankers te elimineren, voorkomt het kanaal schade aan wapeningsstaven (rebar) en behoudt het structurele ontwerp van het beton.
    • Tijdefficiëntie: Voorgeïnstalleerde kanalen verminderen de arbeidsvereisten ter plaatse door kant-en-klare bevestigingspunten te bieden onmiddellijk nadat het beton de gespecificeerde sterkte heeft bereikt.

    Technische kenmerken en specificaties

    De productie volgt strikte maattoleranties om compatibiliteit met standaard T-bolt-systemen te garanderen. De fysieke eigenschappen zijn samengevat in de volgende tabel:

    Eigendom Specificatiedetail
    Materiaalkwaliteit Q235B koolstofstaal, SS304 of SS316 roestvrij staal
    Coatingopties Thermisch verzinken (HDG) of zinkvlokcoating
    Productieproces Precisie koudwalsen en geautomatiseerd ankerlassen
    Minimale laagdikte 50-80 micron (voor HDG-varianten)
    Intern profiel Gekartelde of gladde C-kanaalgeometrie

    Toepassingsscenario's

    • Gordijngevelsystemen: Bevestigen van aluminium of glazen gevelbeugels aan de rand van betonplaten.
    • Infrastructuurprojecten: Bevestiging van nutsleidingen, kabelgoten en afvoersystemen in tunnels en bruggen.
    • Liftinstallatie: Bevestiging van geleiderailbeugels in betonnen liftschachten.
    • Industriële faciliteiten: Ondersteuning van bovengrondse transportbanen en zware machines in fabrieken.

    Installatie- en veiligheidsrichtlijnen

    • Plaatsing: Zorg ervoor dat het kanaal gelijk ligt met het bekistingsoppervlak om te voorkomen dat beton in de kanaalsleuf terechtkomt.

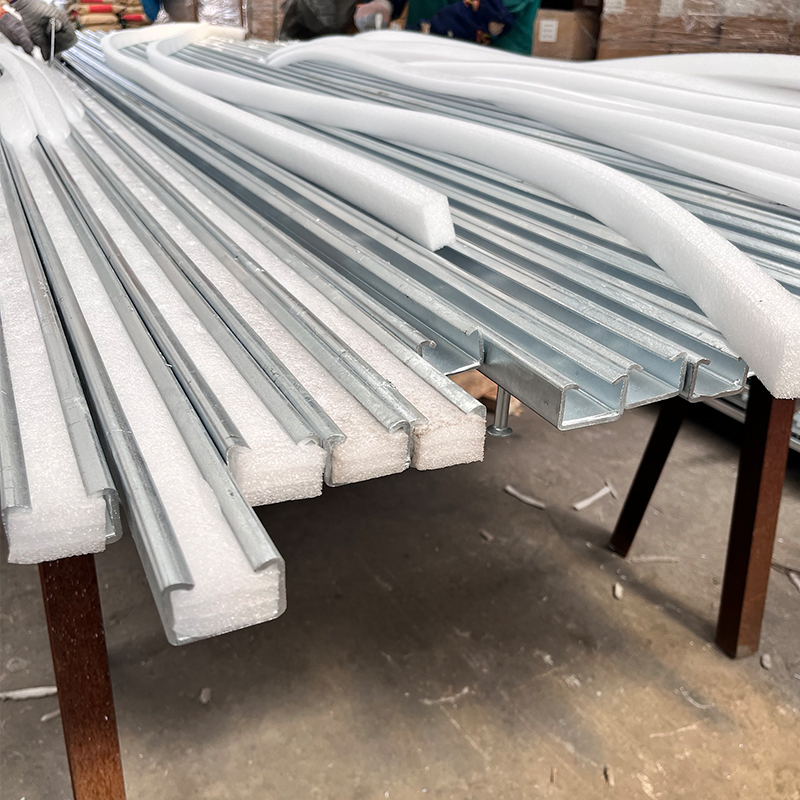

    • Schuimvuller verwijderen: Na het uitharden van het beton en het verwijderen van de bekisting moet u de interne polyethyleenschuimvuller verwijderen voordat u de T-bouten plaatst.
    • Koppelconformiteit: Haal de T-bouten aan volgens de gespecificeerde aanhaalmomenten voor de specifieke boutdiameter (bijv. M10, M12, M16) om draadstrippen te voorkomen.
    • Randafstand: Houd u aan de minimale randafstandseisen zoals gespecificeerd in de bouwkundige tekeningen om het uitbreken van beton te voorkomen.

    Opslag en behandeling

    Bewaar koudgerolde ankerkanalen in een droge, geventileerde omgeving om oppervlakteoxidatie te voorkomen. Voor koolstofstalen producten met thermisch verzinken dient u tijdens opslag direct contact met zure of corrosieve chemicaliën te vermijden. Bundels moeten van de grond worden gehouden met behulp van houten stuwmateriaal om de rechtheid te behouden en vervorming van de kanaallippen te voorkomen.
