Ondersneden anker voor natuursteenplaten

Ondersneden anker voor natuursteenplaten - Betrouwbare oplossingen voor gevelmontage

Deze pagina biedt gedetailleerde specificaties voor ons Undercut Anchor-systeem, een professionele oplossing voor de veilige en verborgen installatie van natuurstenen gevelpanelen. Dit systeem is ontworpen om te voldoen aan de strenge eisen van modern architectonisch ontwerp en biedt een duurzame en esthetisch aantrekkelijke afwerking voor een verscheidenheid aan bouwprojecten.

Producteigenschappen en technische voordelen

• Verborgen installatie: Het ondersneden ontwerp zorgt voor een volledig verborgen bevestigingssysteem, waardoor de esthetische integriteit van de natuurstenen gevel behouden blijft. Dit is een belangrijk kenmerk voor projecten die een strak, naadloos uiterlijk vereisen.
• Hoge dragende capaciteit: Deze ankers zijn ontworpen voor superieure uittrekweersten en bieden uitzonderlijke veiligheid en stabiliteit voor zware stenen bekledingspanelen. Het draagvermogen is een kritische factor voor geveltechniek en veiligheid.
• Verstelbare montage: Ons systeem bevat componenten voor driedimensionale verstelbaarheid, waardoor een nauwkeurige uitlijning en nivellering van steenplaten tijdens de installatie mogelijk is. Deze functie vereenvoudigt het bouwproces en zorgt voor een perfecte geveluitlijning.
• Corrosieweersten: De ankers zijn vervaardigd uit hoogwaardig roestvrij staal (A2/A4) en bieden uitstekende weerstand tegen omgevingsfactoren, waaronder vocht en corrosieve middelen. Dit zorgt voor duurzaamheid op lange termijn en is essentieel voor buitenmuurbekledingssystemen .

Productbeschrijving

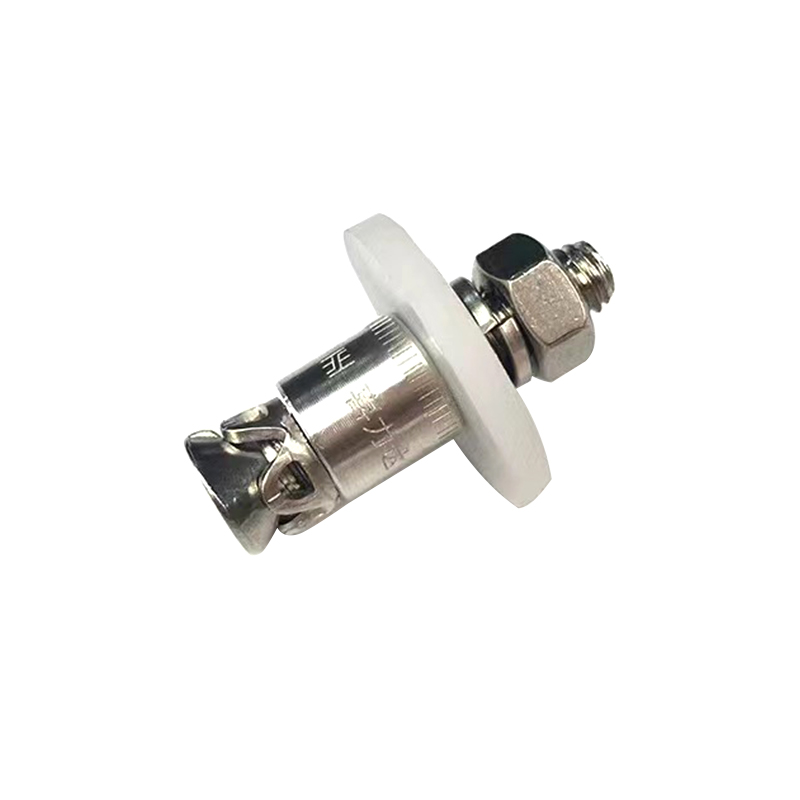

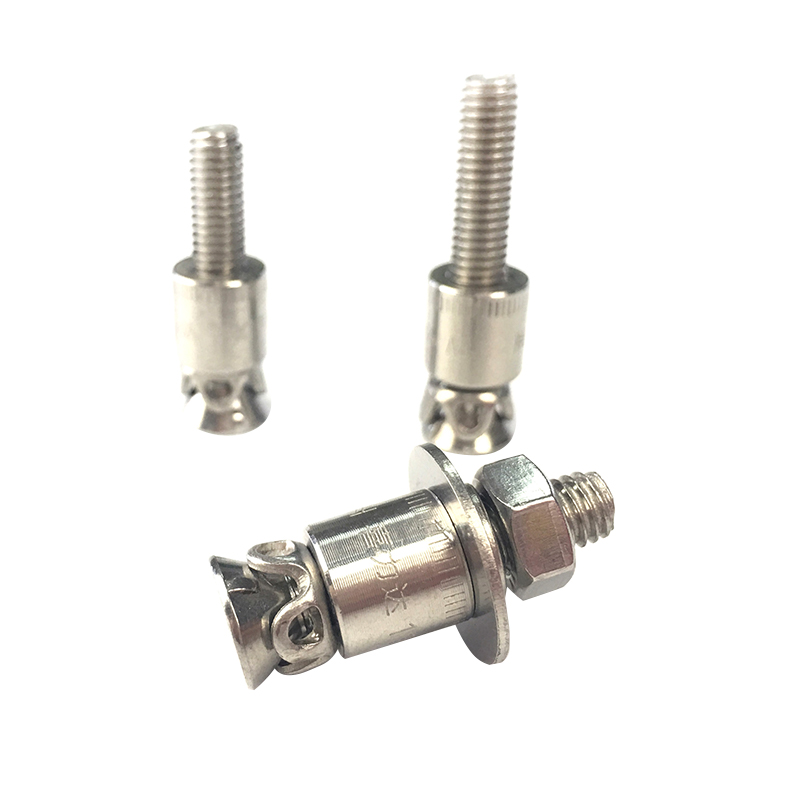

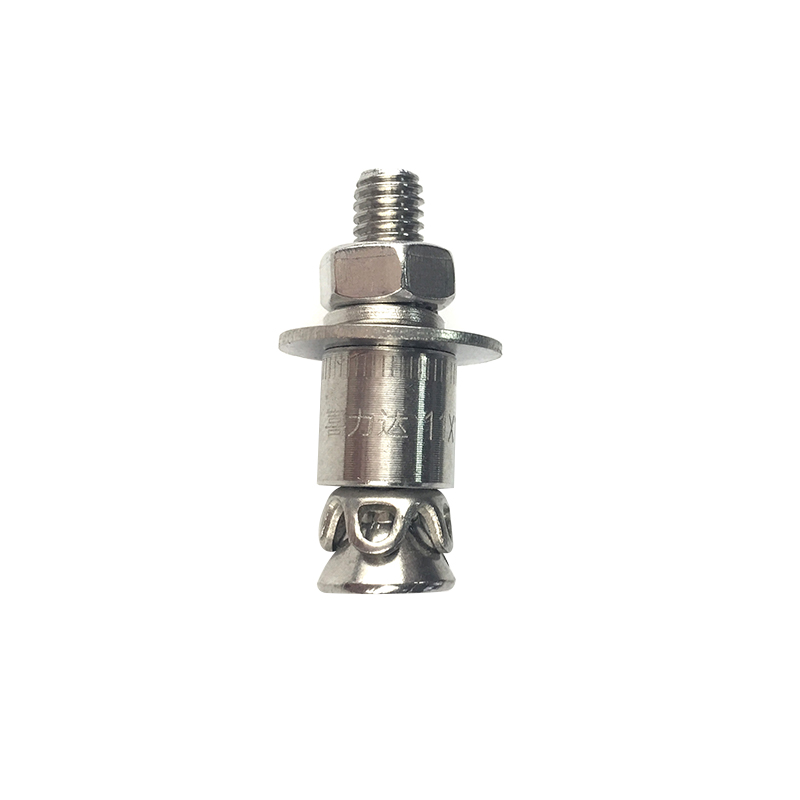

Het Undercut Anchor-systeem is een gespecialiseerd mechanisch anker dat speciaal is ontworpen voor de veilige en spanningsvrije bevestiging van natuurstenen platen aan een ondersteunende onderbouw. Dit systeem werkt volgens het principe van een ondersneden boorgat, waardoor een vergrendelingsverbinding binnen het stenen paneel ontstaat. Deze methode biedt een betrouwbare, niet-uitzettende en spanningsvrije bevestiging, cruciaal voor het voorkomen van spanningsscheuren in de steen. Deze oplossing wordt veel gebruikt in architecturale gevelprojecten waar verborgen gevelbevestigingssystemen zijn een ontwerpvoorwaarde.

Onze ondersnijdingsankers zijn vervaardigd volgens strikte industrienormen en ondergaan een strenge kwaliteitscontrole om consistente prestaties te garanderen. Het gebruik van premium roestvrij staal, gecombineerd met precisietechniek, garandeert een product dat voldoet aan internationale normen voor gevelbeveiliging en levensduur. Dit product is ideaal voor professionele installateurs die op zoek zijn naar betrouwbaar marmeren bekledingsankers and graniet paneelbevestigingen .

Technische Specificaties

Toepassingsvelden

Dit product is ontworpen voor gebruik in uiteenlopende industriële en architectonische scenario's, waaronder maar niet beperkt tot

• Buitengevelsystemen: Ideaal voor het beveiligen van natuurstenen regenschermgevels op hoogbouw en bedrijfsgebouwen. Dit omvat travertijn gevel installatie and installatie van kalksteenbekleding .
• Binnenmuurbekleding: Geschikt voor het monteren van zware stenen panelen in binnenruimtes zoals lobby's en showrooms waar een verfijnde, naadloze afwerking gewenst is.
• Architecturale retrofits: Gebruikt bij de renovatie van bestaande gebouwen om de gevel te upgraden met nieuwe stenen bekledingspanelen.

FAQ

Hoe verschillen ondersneden ankers van traditionele stenen bekledingsankers?

Ondergesneden ankers creëren een mechanische vergrendeling door uit te zetten tot een voorgeboord, conisch gat in de steen, waardoor een veilige, niet-uitzettende verbinding ontstaat die onafhankelijk is van de treksterkte van de steen. Daarentegen vertrouwen veel traditionele ankers op een uitzettende wrijvingspassing, die spanning op de steen kan uitoefenen en het risico op scheuren kan vergroten. De ondersnijdingsmethode is zeer effectief voor verborgen bevestiging en superieure belastingverdeling, waardoor het de voorkeurskeuze is voor high-end natuurstenen gevelsystemen .

Welke soorten natuursteen zijn compatibel met dit systeem?

Ons Undercut Anchor-systeem is ontworpen voor compatibiliteit met een breed scala aan dichte, harde natuursteenmaterialen, waaronder graniet, marmer, travertijn en kalksteen. De keuze van de juiste ankergrootte en installatietechniek hangt af van de eigenschappen en dikte van de specifieke steen. We raden aan het technische gegevensblad te raadplegen en voorlopige uittrektests uit te voeren om optimale prestaties voor uw specifieke steensoort te garanderen.

Wat is het typische draagvermogen van een ondersneden anker?

Het draagvermogen wordt bepaald door verschillende factoren, waaronder de ankergrootte, het type en de dikte van de natuursteenplaat, en de kwaliteit van de installatie. Een groter anker zal bijvoorbeeld zorgen voor een hogere capaciteit. Ons technische specificatiesblad biedt gedetailleerde trek- en schuifsterktewaarden voor elke ankergrootte onder standaardomstandigheden. Deze ankers zijn speciaal ontworpen om te voldoen aan de strenge veiligheidseisen voor externe bevestigingssystemen voor bekledingen en bouwvoorschriften.

Voordelen van installatie met ondersnijdankers

1. tweemaal het uiteindelijke draagvermogen (min.)

2. anker kan overal op het oppervlak worden geplaatst

3. The paneel kan statisch worden geoptimaliseerd

4. buigmomenten van het onderste paneel

5. hogere veiligheidsfactoren

6. geen zichtbare bevestigingselementen (in de verbinding)

Vanwege de productiemethode die wordt gebruikt voor het produceren van natuurstenen panelen (poortzaag) zijn diktetoleranties van enkele millimeters normaal. De afstandsbevestiging kan echter de verschillende paneeldiktes nivelleren.

Het gebruik van het inklapbare anker voor stand-off fixing biedt een oplossing voor het egaliseren van deze diktetoleranties. De constante resterende wanddikte (RWD) (afmeting vanaf de bodem van het boorgat tot het paneeloppervlak)

en de constante totale lengte van het anker zorgt voor een bepaalde afstand. De verschillende paneeldiktes tot

verschillende spleetbreedtes aan de achterkant van het paneel tussen de afstandsmoer en de achterkant van het paneel.

De vermelde bevestigingsdiktes zijn gebaseerd op het gebruik van een zelfsluitende moer conform DIN 985, een gewone sluitring conform DIN125, en het benodigde schroefdraaduitsteeksel. Beide componenten worden niet bij het anker geleverd, maar kunnen aanvullend worden besteld.

Als er geen zelfborgende moeren worden gebruikt, is een ander geschikt moerenvergrendelingsapparaat vereist. Uit de boutlengte van het anker kunnen per afzonderlijk geval de verschillende bevestigingsdiktes worden berekend.

De vermelde minimale paneeldikte is gebaseerd op de installatiemethode of het ankertype. Nationale regelgeving is altijd doorslaggevend en moet in acht worden genomen.
