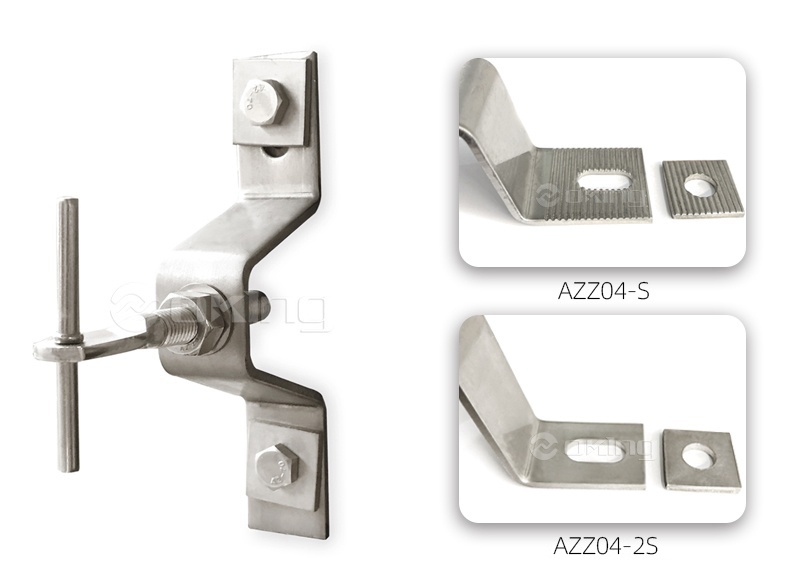

AZZ04 RVS Omega beugel voor natuursteen bekleding en bevestiging

AZZ04 RVS Omega Beugel voof het bekleden en bevestigen van natuursteen

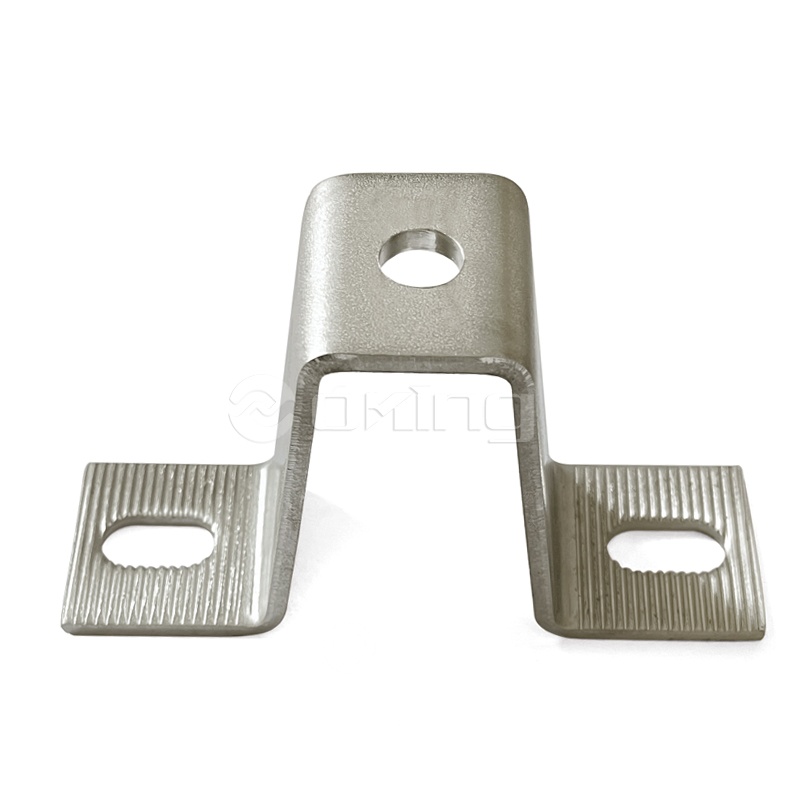

De AZZ04 RVS Omega Beugel is een gespecialiseerd constructief onderdeel ontwikkeld voor de veilige verankering van natuurstenen panelen in geventileerde gevelsystemen. Ontworpen met een Omega-vormig profiel Deze beugel zorgt voor een robuuste mechanische verbinding tussen de bouwondergrond en de stenen bekleding. Vervaardigd uit corrosiebestendig roestvrij staal Het is speciaal ontwikkeld om de dode ladingen van zware steenmaterialen te beheersen en tegelijkertijd thermische uitzetting en winddruk op te vangen. De geometrie maakt een nauwkeurige aanpassing tijdens de installatie mogelijk, waardoor een vlakke en vlakke afwerking van stenen muren binnen en buiten wordt gegarandeerd.

Kernvoordelen

• Structurele integriteit: Het Omega-profiel verdeelt de mechanische spanning over de bevestigingspunten, waardoor het risico op puntbelastingsfalen bij zware steentoepassingen wordt verminderd.
• Corrosiebestendigheid: Het gebruik van hoogwaardig roestvrij staal zorgt ervoor dat de beugel structureel gezond blijft in vochtige, kust- of industrieel vervuilde omgevingen.
• Installatieprecisie: Het ontwerp maakt multi-axiale aanpassing mogelijk, waardoor installateurs onregelmatigheden in het metselwerk of de betonnen ondergrond kunnen compenseren.
• Thermisch aanpassingsvermogen: Het beugelsysteem maakt onafhankelijke beweging van stenen panelen mogelijk, waardoor scheuren worden voorkomen die worden veroorzaakt door thermische uitzetting en inkrimping van de gebouwschil.

Technische specificaties en kenmerken

Primaire toepassingsscenario's

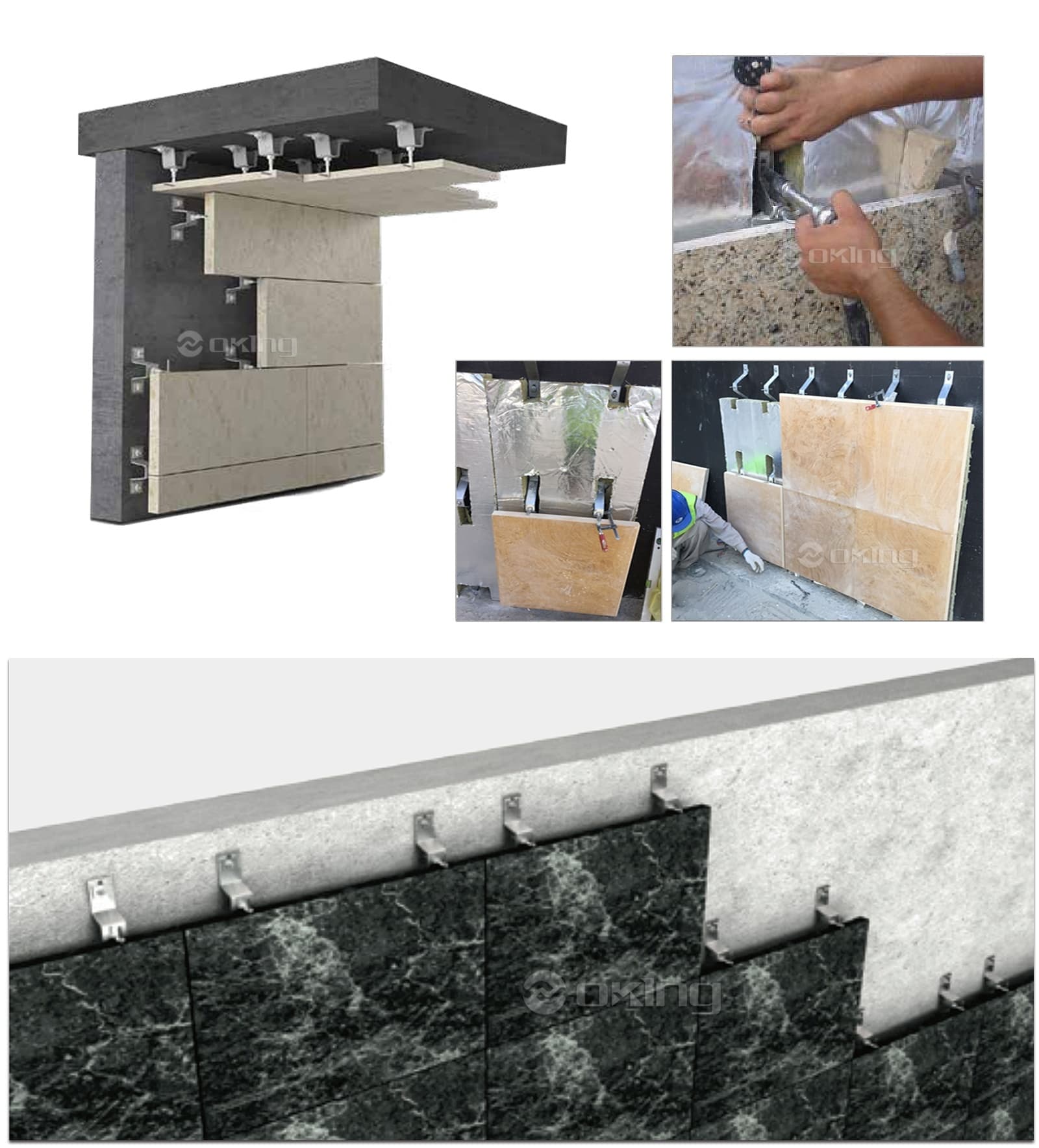

• Geventileerde gevels: Gebruikt als het belangrijkste bevestigingsonderdeel voor graniet-, marmer- en kalksteenbekleding op commerciële en residentiële hoogbouw.
• Binnenlandse zware bekleding: Beveiliging van decoratieve stenen elementen in lobby's, luchthavens en openbare infrastructuur.
• Renovatieprojecten: Het achteraf aanbrengen van stenen panelen over bestaand metselwerk om de esthetische en thermische prestaties te verbeteren.
• Versterking van natte bekleding: Fungeert als mechanisch veiligheidsanker in combinatie met traditionele mortelbevestigingsmethoden.

Installatie- en veiligheidsrichtlijnen

Voorbereiding van het substraat

Zorg ervoor dat de ondergrond van beton of metselwerk structureel gezond is en vrij van los vuil. Boorgaten moeten precies overeenkomen met de diameter van de expansie ankers or chemische bouten gebruikt met de AZZ04 beugel.

Materiaalcompatibiliteit

Gebruik alleen roestvrijstalen bevestigingsmiddelen (bouten, moeren en ringen) bij de AZZ04-beugel om te voorkomen dat deze vastloopt galvanische corrosie . Het mengen van koolstofstalen bevestigingsmiddelen met roestvrijstalen beugels leidt tot versnelde oxidatie en systeemstoringen.

Opslagomstandigheden

Bewaar beugels in een droge omgeving, uit de buurt van direct contact met koolstofstaalproducten of chemicaliën die chloriden bevatten. Door de beugels tot de installatie in de originele verpakking te houden, voorkomt u oppervlaktevervuiling en krassen die de kwaliteit van de beugels in gevaar kunnen brengen passieve laag van het staal.

Bericht over belastingberekening

De afstand en dikte van de AZZ04-beugels moeten door een constructeur worden bepaald op basis van de specifieke situatie soortelijk gewicht van de steen, de windbelastingsvereisten van de geografische regio en de totale hoogte van de gevel.

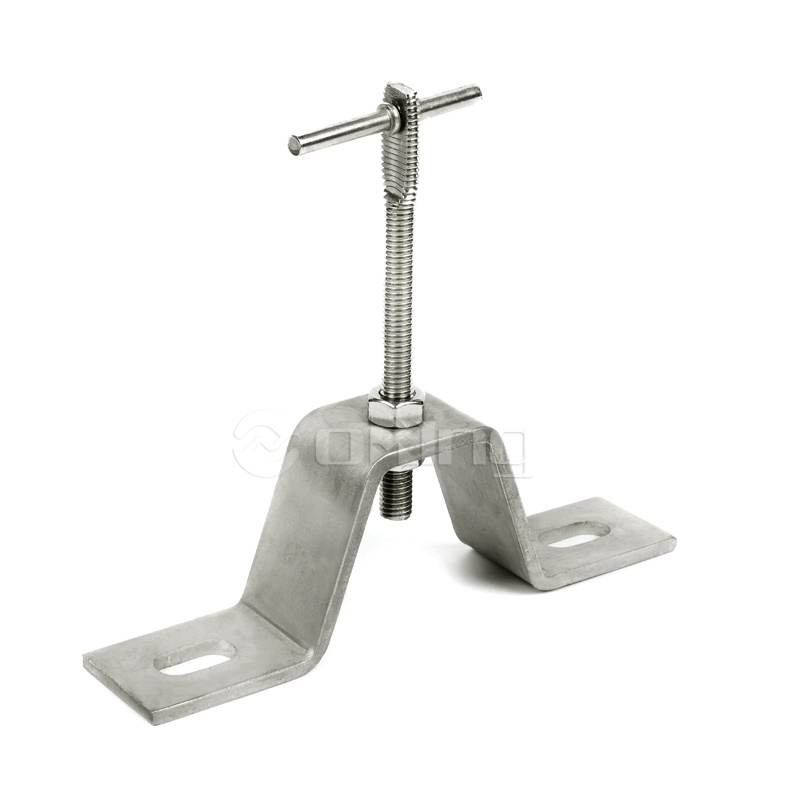

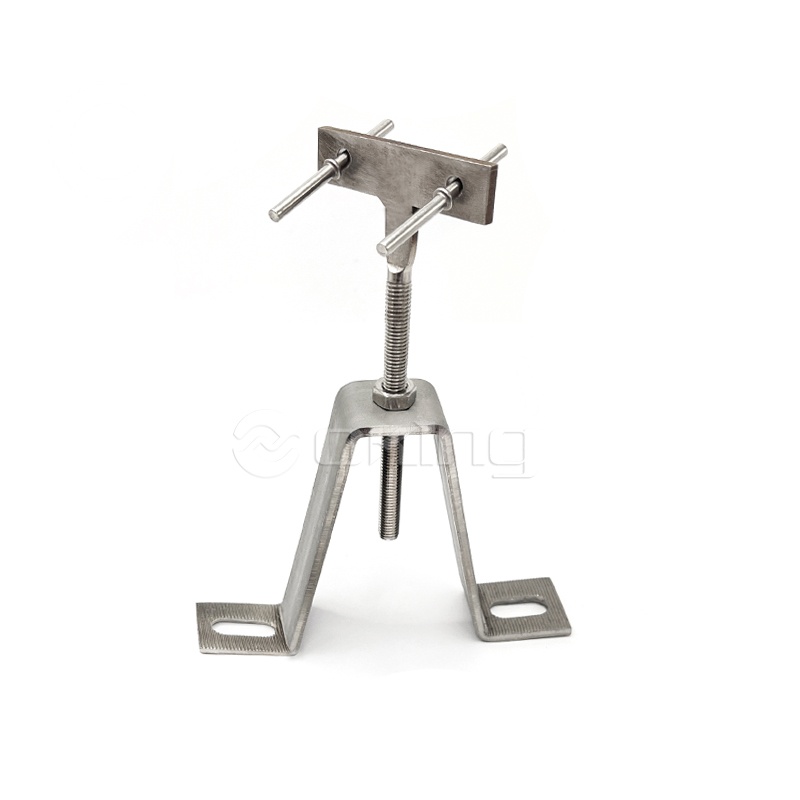

EENZZ04 Omega Beugel Steenbevestigingssysteem/ Z-anker voor binnenwelvingen

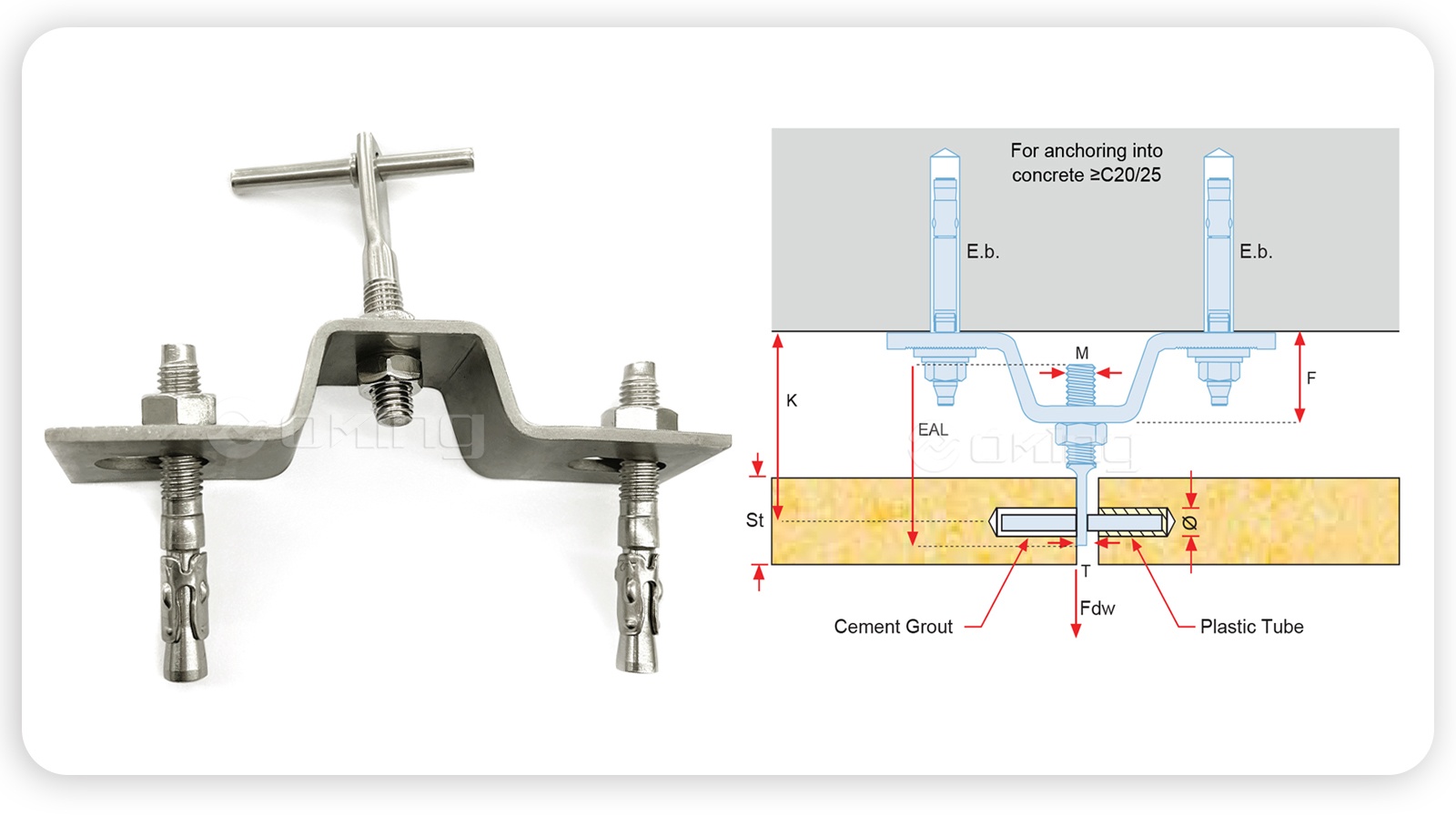

●Technische details

RVS 201 304 316 hoek voor bevestiging van marmeren bekleding
Uitsteeksels tussen 45 en 135 mm
Belast tot 800N

Geschikt voor horizontale en verticale voegen

Steendiktes 20-50 mm

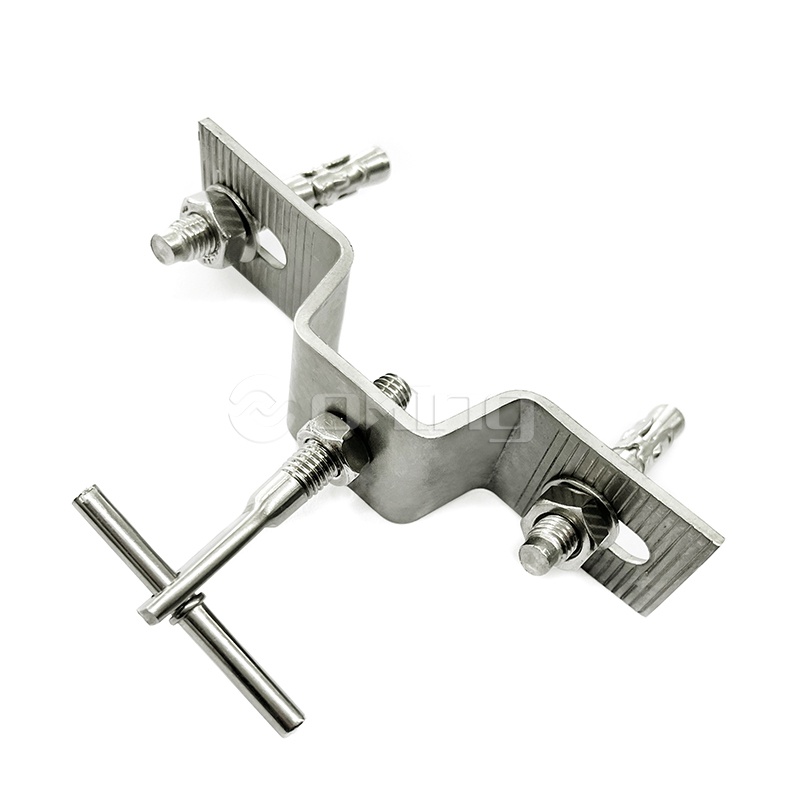

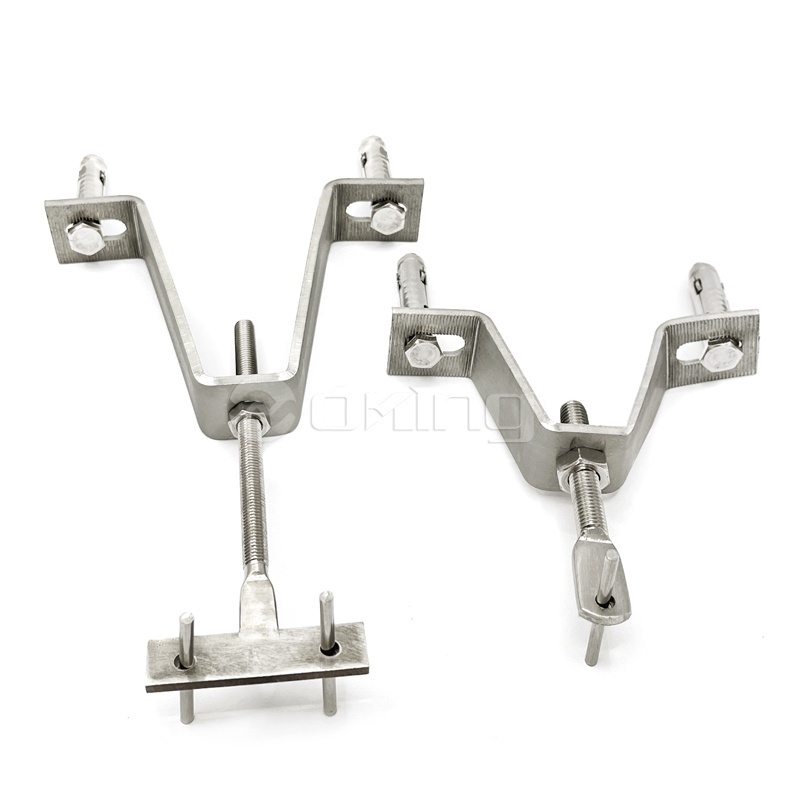

Bevestigd aan draagmuren met expansiebouten en aan kanalen met stelschroeven
Materiaal: 1.4571/1.4404/1.4401 (A4/AISI 316) of 1.4301 (A2/AISI 304)
