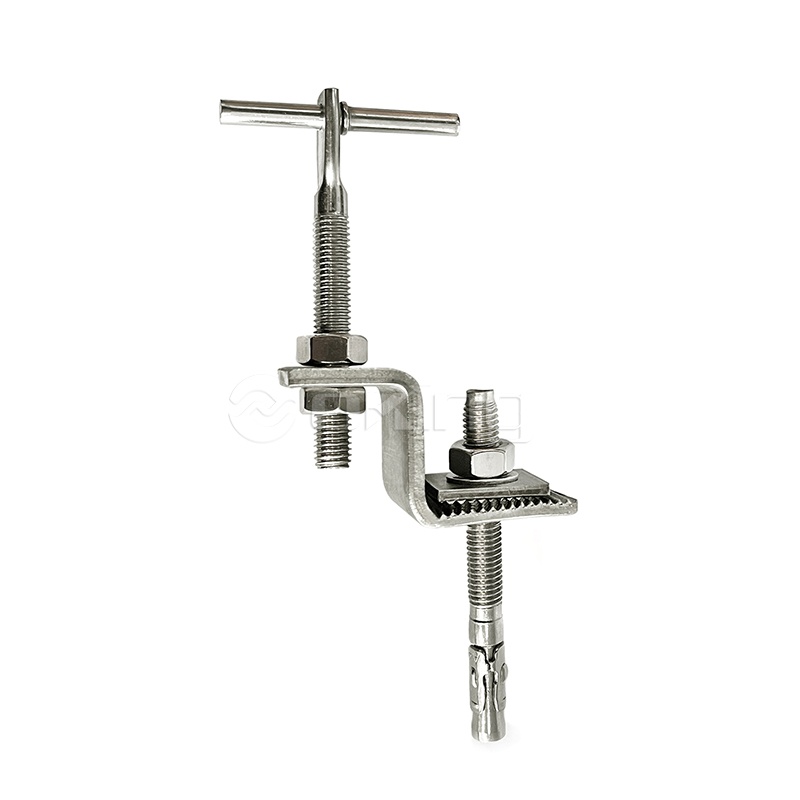

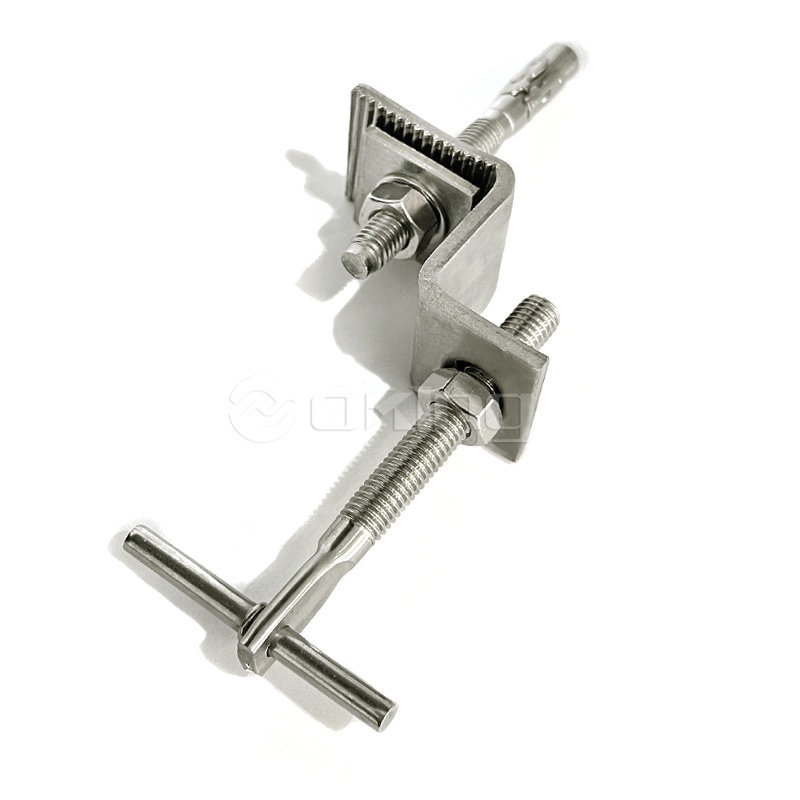

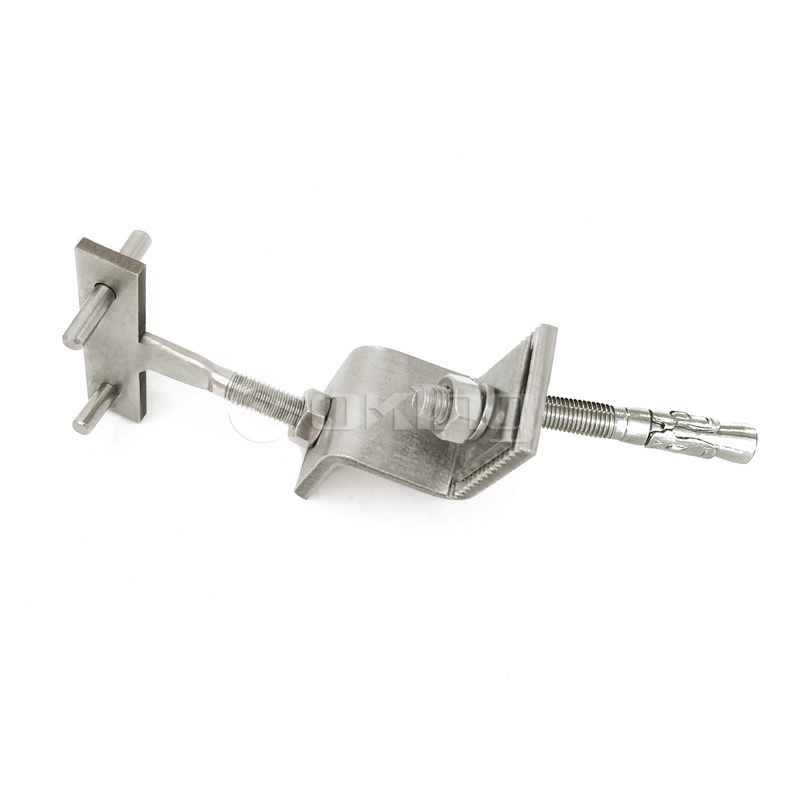

AZZ01 Eenvoudig te installeren roestvrijstalen Z-stenen bekledingsbeugel
AZZ01 Eenvoudig te installeren roestvrijstalen Z-stenen bekledingsbeugel
AZZ01 Eenvoudig te installeren roestvrijstalen Z-stenen bekledingsbeugel
AZZ01 Eenvoudig te installeren roestvrijstalen Z-stenen bekledingsbeugel
AZZ01 Eenvoudig te installeren roestvrijstalen Z-stenen bekledingsbeugel
AZZ01 Eenvoudig te installeren roestvrijstalen Z-stenen bekledingsbeugel
AZZ01 Eenvoudig te installeren roestvrijstalen Z-stenen bekledingsbeugel
AZZ01 Eenvoudig te installeren roestvrijstalen Z-stenen bekledingsbeugel

AZZ01 Eenvoudig te installeren roestvrijstalen Z-stenen bekledingsbeugel

● Materiaal: RVS 1.4301 [A2) & 1.4401 [A4] ● De bovenstaande tabel is opgesteld op basis van LGA-testresultaten ● De vermelde belastingen zijn karakteristieke weerstandsbelastingen ● Bouten worden apart geleverd ● Maximale winddruk: 350 N ● Testresultaten zijn beschikbaar bij bestelling
Vraag een offerte aan
Vorig：AZZ05 Gespecialiseerde geveltegels Service en ontwerp Z-anker - voor grote projectieformatenVolgende：Aangepast roestvrij staal Z -anker
  • parameter
  • Neem contact met ons op

  • EENZZ01 Z-beugel met geklonken moer voor steenbevestigingssysteem

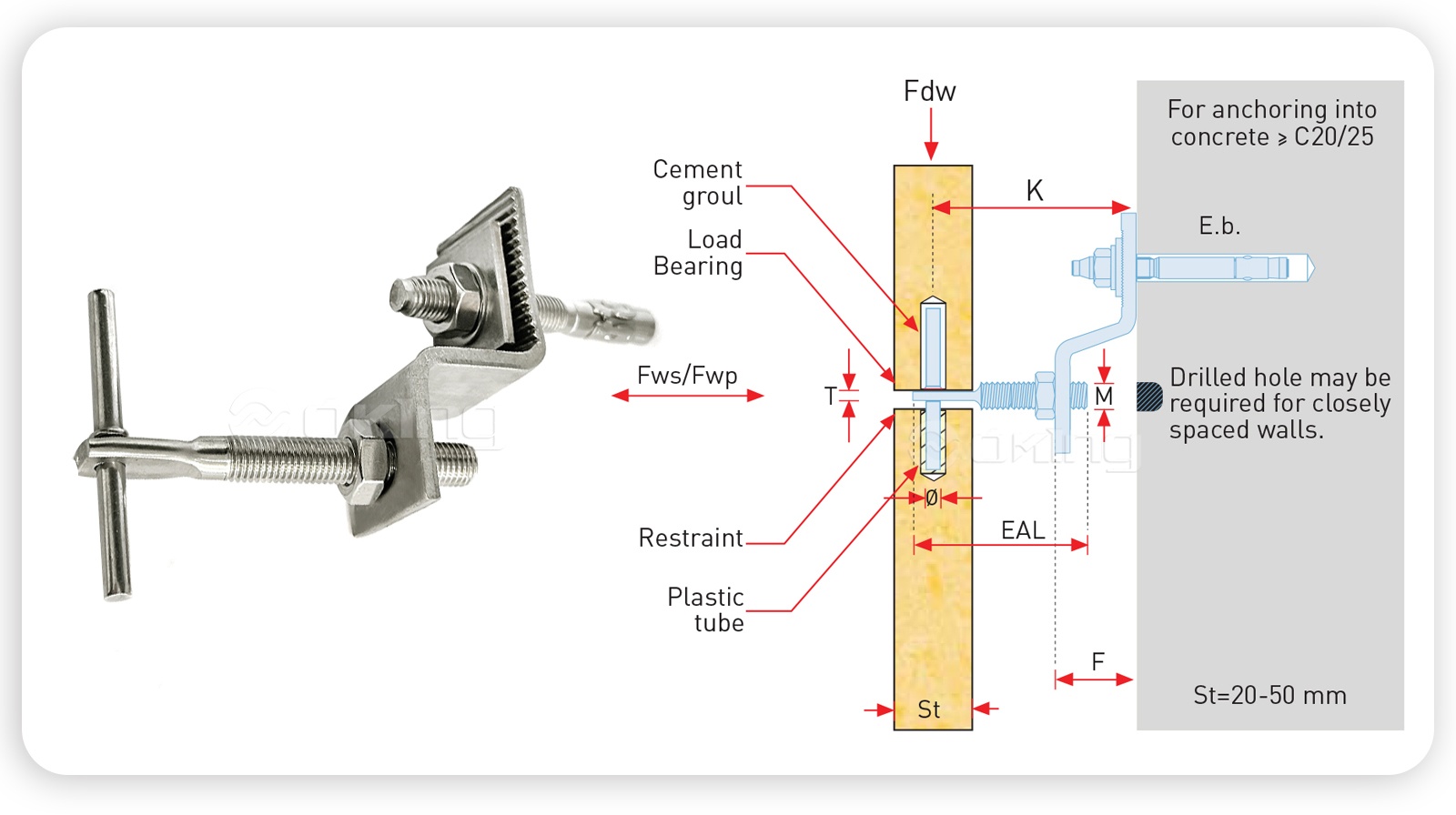

    ●Technische details

    Productcode Projectie

    Min.

    Projectie

    Max.

    Projectie

    Dood

    Laden

    Foriming

    Grootte

    Wind-

    Druk

    Wind-

    Zuigkracht

    Uitbreiding

    Boutmaat

    Vastzetten

    Diameter

    Aanpassing Arm

    Metrische maat

    Aanpassing Arm

    Platte dikte

    Aanpassing Arm

    Lengte

    K (mm) K - (mm) K (mm) Fdw (N) F (mm) Fwp (N) Fws (N) Eb (mm) ф (mm) M (mm) T (mm) EAL (mm)
    AZZ01-452 45 40 60 200 10 312 219 M8x80 5 M10 3.5 60
    AZZ01-552 55 50 70 20 60
    AZZ01-752 75 60 90 40 70
    AZZ01-952 95 80 110 60 70
    AZZ01-553 55 45 70 300 20 468 328 M8x80 5 M10 3.5 60
    AZZ01-753 75 60 90 40 60
    AZZ01-953 85 70 100 60 60
    AZZ01-1153 95 80 110 80 60
    AZZ01-554 55 45 70 400 10 624 437 M8x80 5 M12 4.5 70
    AZ0Z1-754 75 60 90 20 80
    AZZ01- 954 95 80 110 40 80
    AZZ01-1154 115 100 130 60 80
    AZZ01-755 75 60 90 500 20 780 546 M8x80 5 M12 4.5 80
    AZZ01-955 95 80 110 40 80
    AZZ01-1155 115 100 130 60 80
    AZZ01-1355 135 120 150 80 80

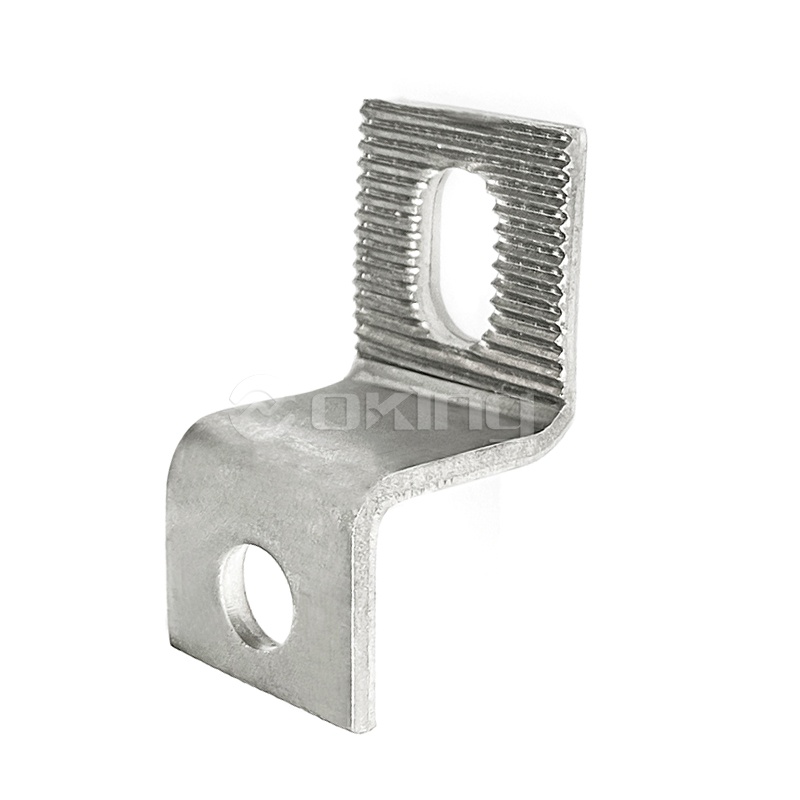

    RVS 201 304 316 hoek voor bevestiging van marmeren bekleding
    Uitsteeksels tussen 45 en 135 mm
    Belast tot 800N

    Geschikt voor horizontale en verticale voegen

    Steendiktes 20-50 mm

    Bevestigd aan draagmuren met expansiebouten en aan kanalen met stelschroeven
    Materiaal: 1.4571/1.4404/1.4401 (A4/AISI 316) of 1.4301 (A2/AISI 304)

    ● Beschrijving van productcode
    AZZ01 - 45 2 A
    AZZ01: Typ

    45: Projectie (mm)

    2: Dode lading (x10 kg)

    EEN: Vorm

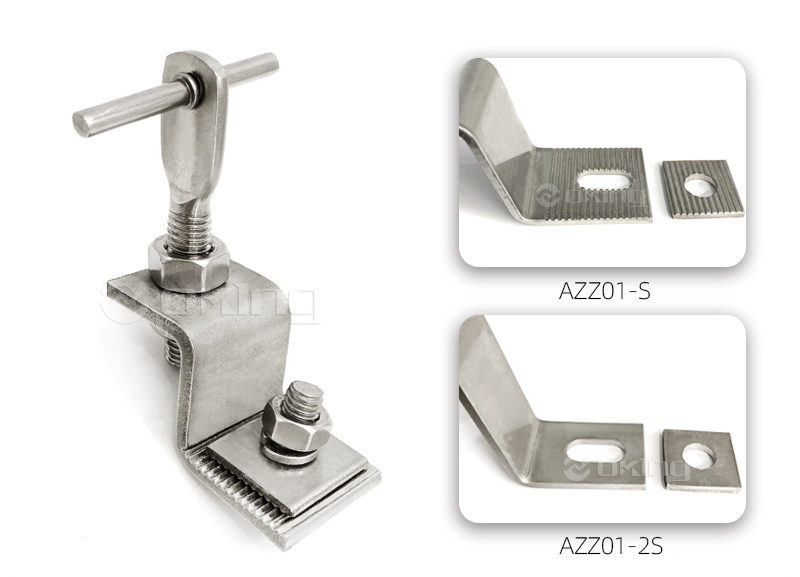

    AZZ01-S
    Typ with Serrated and serrated washer.
    AZZ01-2S
    Typ without serration and with plain washer.

    ●Installatie

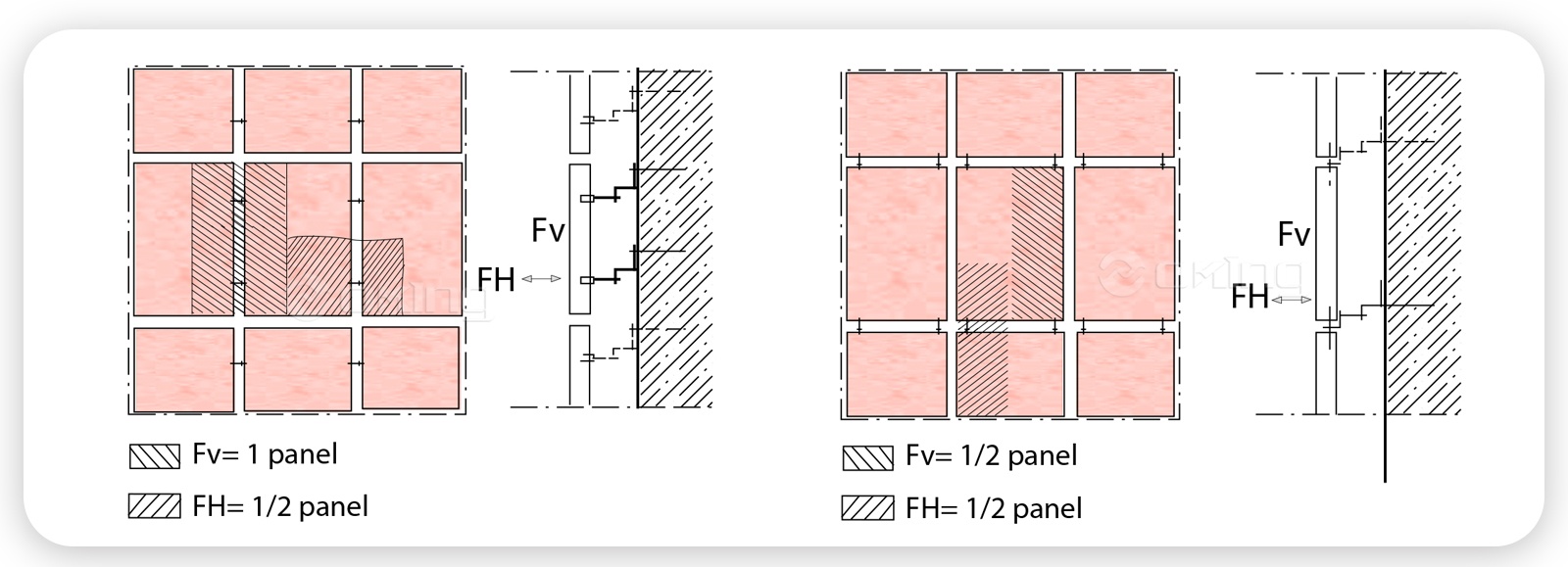

    Installatie bij horizontale voegen                                                                                                        Installatie bij verticale verbindingen

    ●Toepassing

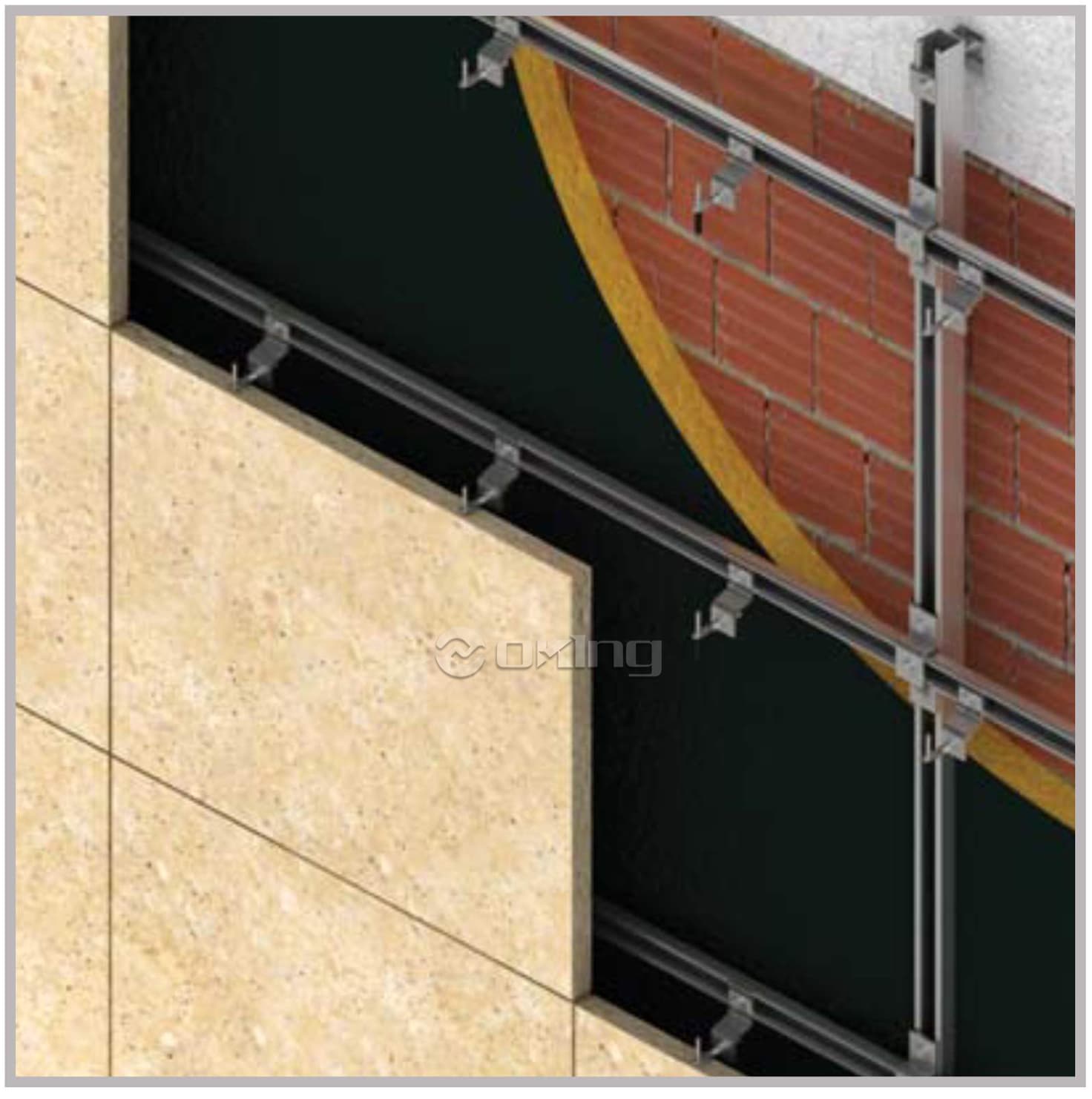

    Toepassingsvoorbeelden voor boutankers Ankers worden met spreidbouten aan draagmuren bevestigd.

    Om ankers op geïsoleerde muren te bevestigen, moet de isolatie eerst worden doorgesneden. Na bevestiging moet het uitgesneden isolatiestuk terug worden geplaatst en moeten de isolatiedelen worden afgedicht om koudebruggen te verminderen.

    Z-ankerbevestigingssystemen zijn een soort mechanisch verankeringssysteem dat wordt gebruikt om objecten aan een muur of andere constructies te bevestigen. Ze worden veel gebruikt in de bouw, vooral bij de installatie van vliesgevels, bekledingssystemen en andere gevelelementen.

    Het Z-ankerbevestigingssysteem bestaat uit een reeks ankers, beugels en connectoren die samenwerken om een ​​veilig bevestigingspunt te bieden voor het te installeren object. Het systeem omvat doorgaans verticale en horizontale Z-vormige beugels die in elkaar grijpen, waardoor een stabiele verbinding ontstaat.

    Het installatieproces omvat het bevestigen van de verticale beugels aan de muur of constructie met behulp van geschikte bevestigingsmiddelen zoals schroeven of bouten. Vervolgens worden de horizontale beugels, zoals een paneel of bekledingssysteem, bevestigd aan het te plaatsen object. De horizontale beugels zijn ontworpen om in elkaar te grijpen met de verticale beugels, waardoor een veilige en betrouwbare verbinding ontstaat.

    Z-ankerbevestigingssystemen bieden verschillende voordelen in bouwtoepassingen. Ze bieden een sterke en duurzame bevestigingsmethode die bestand is tegen windbelasting, seismische krachten en andere externe krachten. Het in elkaar grijpende ontwerp van de beugels zorgt voor stabiliteit en voorkomt dat het object losraakt of loskomt van de muur.
