Gi Ingegoten ankerkanaal met tegel

GI Anchor Channel, een gegalvaniseerd ijzeren ankerkanaal, is een metalen onderdeel dat veel wordt gebruikt in bouwprojecten. Het is gemaakt van zeer sterke gegalvaniseerde ijzeren plaat met corrosiewerende eigenschappen en duurzaamheid. De belangrijkste functie van het GI-ankerkanaal is het bieden van bevestiging en ondersteuning voor verschillende leidingen, kabels, enz. Door het in de muur of vloer van een gebouw te bevestigen, kunnen leidingen, kabels, enz. effectief op aangewezen locaties worden bevestigd om te voorkomen dat ze bewegen of vallen. GI Anchor Channel beschikt ook over een eenvoudige installatie en een compacte structuur.

Vraag een offerte aan

Ingegoten verankeringssysteem | Tegel-geïntegreerd

Gi Ingegoten ankerkanaal met tegel

Thermisch verzinkt kanaal | Ingebed in prefab beton met tegelbekleding | Verstelbare aansluitpunten

HDG 60 micron Kanaalbreedte 20-60 mm Tegeldikte 10-30 mm Studankers 8-16 mm

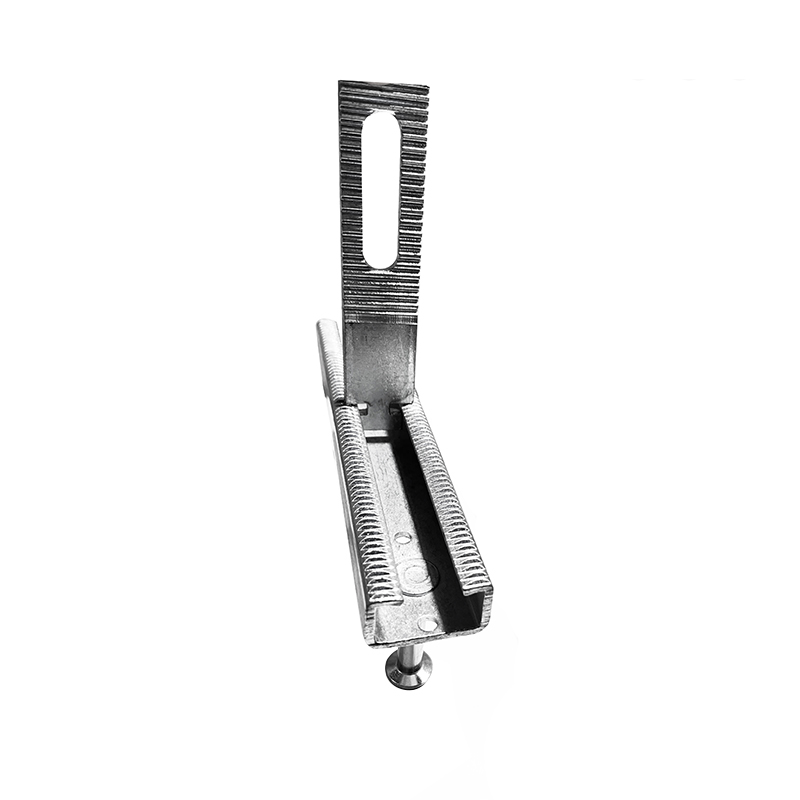

Het Gi Cast In Ankerkanaal met Tegel is een geprefabriceerd inbeddingssysteem dat bestaat uit een thermisch verzinkt ankerkanaal dat in de fabriek is gemonteerd met keramische of stenen tegels om een samengestelde eenheid te vormen. Dit systeem is ontworpen voor integratie in geprefabriceerde betonpanelen waar afgewerkte tegeloppervlakken nodig zijn op het zichtbare vlak. Het kanaal wordt achter de tegellaag geplaatst, waarbij tapankers of wapeningsstaven tot in de betonstorting reiken. Na installatie kunnen verstelbare T-kopbouten of wigankers vanaf de tegelzijde in de kanaalsleuf worden gestoken om gevelbeugels, leuningen, vliesgevelstijlen of mechanische apparatuur te monteren. De gegalvaniseerde coating (minimaal 60 micron) biedt corrosiebestendigheid voor ingebedde toepassingen, terwijl de tegelbekleding een architectonische afwerking en bescherming tegen weersinvloeden biedt. Typische toepassingen zijn onder meer prefab gevels van gebouwen, tunnelbekledingen met afgewerkte wanden en modulaire bouwsystemen die zowel structurele verankering als esthetische verharding vereisen.

◆ Tegeldikte: 10-30 mm | Bekleding van keramiek, steen of composiet

20-60

Kanaalbreedtebereik

8-16

Diameter stud-anker

micron

HDG-laagdikte

10-30

Dikte van tegelbekleding

Maximale spanningsbelasting

Maximale schuifbelasting

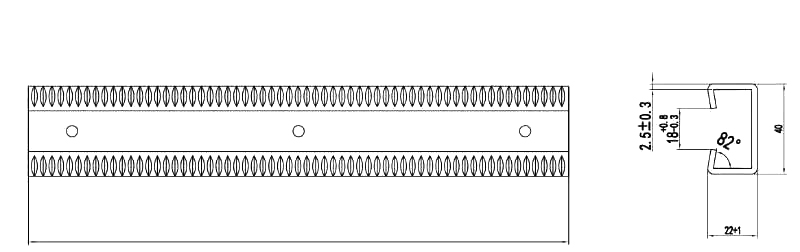

Kanaalspecificaties

Materiaal S235JR / S355JR koolstofstaal

Oppervlaktebehandeling Thermisch verzinkt, 60-100 micron

Kanaalprofiel C-sectie met ingerolde lippen

Sleuftype Parallelle T-gleuf voor M8-M16 bouten

Anker noppen Geribbeld of met schroefdraad, klasse 5.8/8.8

Afstand tussen de noppen 150 / 200 / 300 mm op maat

Standaard lengte 1000 / 2000 / 3000 mm

Functies voor tegelintegratie

▸ Samengestelde eenheid: Kanaal en tegels in de fabriek geassembleerd tot één component voor nauwkeurige positionering tijdens het storten van beton.

▸ Tegelbevestiging: De kanaalrug is voorzien van spiegleuven of ribben voor lijmverbinding op het achteroppervlak van de tegel.

▸ Uitlijningscontrole: De in de fabriek ingestelde tegel-naar-kanaal positionering zorgt voor een consistent zicht- en voegpatroon op de afgewerkte gevel.

▸ Betonverlijming: Anker noppen extend minimum 60 mm into concrete for full composite action.

▸ Randbescherming: Tegelranden kunnen worden afgeschuind of afgeschuind om afbrokkelen tijdens transport en installatie te voorkomen.

▸ Voeggids: Het kanaal is voorzien van een groutdam om het binnendringen van lijm in de sleuf te voorkomen tijdens het verlijmen van tegels.

Referentie draagvermogen (kanaal 40 mm breed, tapeinden M12 op 200 mm afstand)

Spanning (beton C30/37)

28,5 kN

Afschuiving (beton C30/37)

18,0 kN

Buigmoment

1,6 kNm

Vermoeidheidsspanning (2M cycli)

12,5 kN

Toepassingsgebieden

Prefab gevelpanelen Met tunnel afgewerkte voeringen Modulaire bouwsystemen Brug borstweringverbindingen Muren van metrostations Architecturale prefab elementen Het vasthouden van muurbekledingen Kanaal- en schachtwanden

Veelgestelde vragen

Hoe blijft de tegel tijdens het storten van beton aan het kanaal vastzitten?

De kanaalrug is vervaardigd met mechanische spiekenmerken (ribben, kuiltjes of perforaties) die een hechtoppervlak bieden voor tegellijm. Bovendien wordt het kanaal tijdens de montage in een mal bevestigd om de exacte tegelpositie te behouden. De combinatie van lijmverbinding en mechanische spie zorgt ervoor dat de tegel op zijn plaats blijft tijdens het betonstorten en trillen. Jiangsu Aozheng Metal Products Co., Ltd. voert trektests uit om de hechtsterkte voor elke tegel-kanaalcombinatie te verifiëren.

Is het kanaal toegankelijk na betonplaatsing voor bevestigingsaanpassingen?

Ja. De kanaalsleuf blijft na uitharding van het beton toegankelijk via het tegeloppervlak. De sleuf wordt tijdens de constructie beschermd met verwijderbare groutkappen of schuimvullers. Na het betonstorten en het reinigen van de tegels worden de doppen verwijderd en kunnen T-kopbouten of wigankers door de tegel in het kanaal worden gestoken. Hierdoor kunnen de verbindingen na de installatie worden aangepast zonder het afgewerkte oppervlak te beschadigen.

Welke tegelmaterialen zijn compatibel met dit ankerrailsysteem?

Het systeem is geschikt voor keramische tegels, porselein, natuursteen (graniet, marmer, kalksteen) en kunststeencomposieten. De tegeldikte varieert van 10 mm tot 30 mm. De kanaaldiepte wordt aangepast aan de tegeldikte plus de vereiste betondekking. Jiangsu Aozheng Metal Products Co., Ltd. biedt technische ondersteuning om kanaalafmetingen af te stemmen op specifieke tegelselecties. Het bedrijf heeft jaarlijks meer dan 2.000 ton bouwmaterialen geleverd aan projecten in de Verenigde Staten, Duitsland, Australië, Canada, Zuid-Korea en het Midden-Oosten.

Hoe wordt de corrosiebescherming op het tegel-kanaal-grensvlak gehandhaafd?

Het kanaal is thermisch verzinkt met een zinklaag van minimaal 60 micron. De tegel wordt verlijmd met behulp van corrosieremmende lijm die de interface afdicht. Voor omgevingen met een hoge luchtvochtigheid wordt na installatie extra kit rond de tegelomtrek aangebracht. Er zijn ook roestvrijstalen varianten (AISI 304/316L) beschikbaar voor projecten die een verbeterde corrosieweerstand vereisen. Jiangsu Aozheng Metal Products Co., Ltd. geeft aanbevelingen voor corrosieklassen op basis van omgevingsblootstelling.
